全新高亮液晶屏 LED背光源背光系統

　　由于液晶面板的應用已從電腦顯示器，擴展到移動電話、汽車導航、家用電視等領域。

　　因此，LCD 的自然色再現性成為各界關注的焦點，某些特殊領域甚至要求LCD 的色再現范圍超過NTSC 的色彩規格，例如：專用的液晶監視器，醫用彩色液晶監視器等。

　　而由于CCFL 的先天特性導致無法突破某些色彩障礙，使得在色彩表現方面，無法令消費者享受到類似大自然豐富艷麗的影像，尤其無法完美表現出鮮艷的紅色色彩。

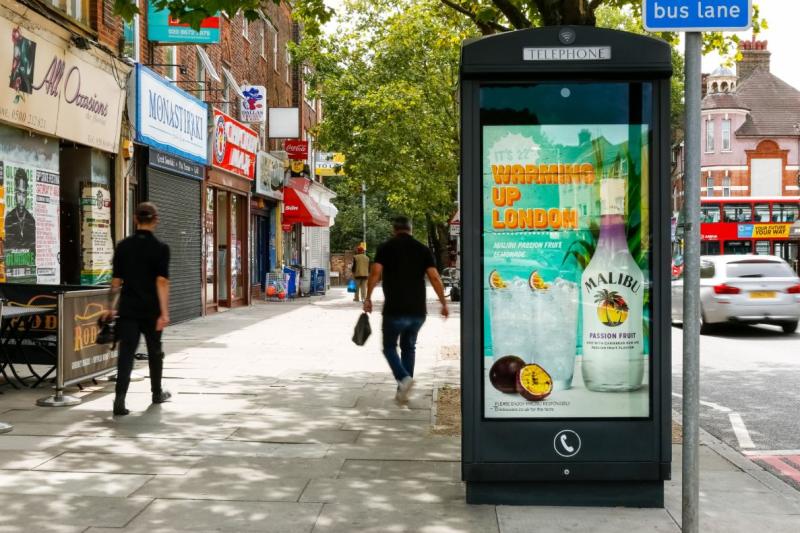

　　高亮液晶屏，顧名思義就是比一般液晶屏亮度要高的液晶屏，高亮液晶屏因為其特性，比較廣泛的用于航空、船舶、特種車輛、高速公路、工業嵌入、長途巴士、大型廣場購物場所、軍用醫療等戶外的一些場所，而一些高低溫復雜惡劣環境顯示設備上也需要用到亮液晶屏，所以高亮液晶屏常常被稱為戶外液晶屏。 高亮液晶屏在實現超高亮陽光直射下可視的同時，也實現了-30℃到70℃超大使用溫域范圍，以及300nit-3000nit(灰度值)的超廣亮度使用范圍。

　　產品廣泛應用于裸眼3D顯示，航空、船舶、特種車輛、高速公路、工業嵌入、長途巴士、大型廣場購物場所、軍用醫療，及各種高低溫復雜惡劣環境顯示設備上。公司現有現代化廠房面積2000平方米，萬級無塵車間1500平方米，現已形成年產3萬片全尺寸的戶外高亮液晶屏，裸眼3D液晶顯示屏、醫療級液晶屏，年產10000片監視器專用液晶屏、戶外數字標牌專用液晶屏。

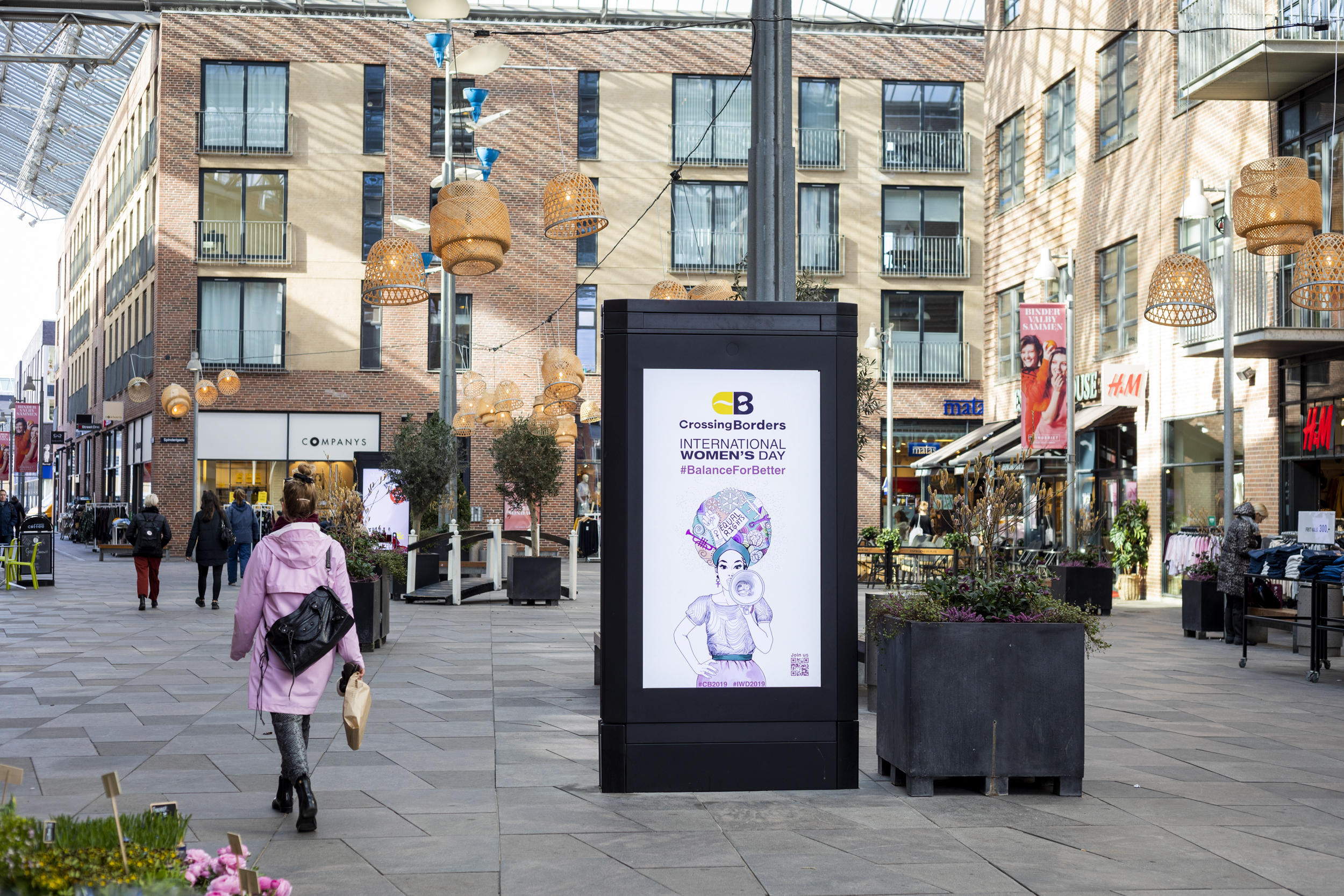

　　隨著LED背光技術的不斷提升，越來越多的高亮LED背光產品進入了數字標牌和戶外廣告機行業，使用LED背光的產品能夠獲得更低的功耗、更高的亮度、更加穩定的色彩表現、同時有效降低運動畫面模糊（通過背光掃描）。

　　CCFL與LED

　　右圖是CCFL 的光譜及彩色濾光片的分布特性，從圖中可以發現，利用CCFL 加上RGB三色的彩色濾光片，在波長490nm 和590nm 附近色彩的表現能力較差，而出現一些經過彩色濾光片混色后色域較窄的問題。

　　相對的，利用三色或白光LED 作為背光源，在混色的表現上，就不會出現上述的一些部分色域窄化的問題，右圖是LED的光譜及彩色濾光片的分布特性 ，從圖中可以發現，混色后色域寬廣，讓各原色的色純度大大的提高，尤其在紅光的部分，可以獲得非常寬廣的色再現范圍。

　　色溫與視頻監控

　　由右圖色溫圖表不難發現，最適合視頻監控的顯示色溫是6000K左右，在這個色溫段，物體能夠呈現本身最真實的色彩，因此大部分液晶電視在顯示DVD畫面時均采用6500K色溫，而傳統呈現此色溫的方式是由彩色濾色片在CCFL背光光譜色溫的基礎上混色所得，因此必然有亮度和對比度的損失。而全新的LED背光源在出廠時就可針對視頻監控系統設定背光色溫為6500K，在不犧牲亮度和對比度的前提下達到視頻源顯示的最佳效果，使視頻畫面的顏色更加鮮艷更加真實。

　　LED光源的主要優點

　　1、綠色環保

　　2、加倍節能

　　3、全新的色彩體驗

　　4、極速響應時間

　　5、兩倍使用壽命

　　6、低壓電源

　　7、良好抗震

　　1.綠色環保

　　傳統的CCFL背光源含有汞等有毒物質和少量的無法避免的紫外線輻射等問題，均

　　會對環境和人體產生傷害。而全新的LED背光源所有發光元件均不含汞等有毒物質，同時提供更加寬廣的色域，無紫外線輻射，是絕對的綠色環保光源，同時我公司專利技術的背光驅動板從PCB選材到SMT選料均符合國際ROHS認證標準，整體背光模組是真正意義上的綠色環保光源。

　　2.加倍節能

　　液晶監視器產業中，用LED作為LCD的背光源，與傳統的CCFL背光技術相比

　　LED背光源會更加節省能耗。以350尼特亮度20英寸液晶監視器為例，使用CCFL背光源機型功耗均超過40W，而達到同等亮度的LED背光源機型的功耗僅為24.6W，僅為傳統CCFL背光源能耗的60%，LED背光源更加有利于節省能源。針對大批量使用的液晶監視器而言具有更大的意義。

　　3.全新色彩體驗LED背光源有更高的色域范圍，色彩還原性好，尤其彌補了CCFL紅色色域先天的不足，可對顯示色彩范圍不足的液晶技術起到很好的彌補作用；亮度調整范圍大，實現LED功率控制很容易，不像CCFL的最低亮度存在一個門檻，因此，無論在明亮的戶外還是全黑的室內，用戶都很容易把顯示設備的亮度調整到最悅目的狀態。避免對人眼造成傷害。

　　4.極速響應

　　眾所周知，傳統的CCFL背光源是由高壓交流驅動，因此發光頻率受限于驅動電路和自身發光原理的頻率而無法提高，因此表現高速或寬動態場景時會產生畫面跳動； LED背光源由低壓直流驅動,可以在微秒級靈活調整發光頻率，頻率大大高于CCFL背光源，能完美地呈現高速運動畫面。以業界最新推出的LED電視為例，響應時間已提高至2ms。

　　5.兩倍使用壽命

　　傳統CCFL背光源的使用壽命一般為3-5萬小時，根據驅動電流大小而變化，為追求高亮度而提高工作電流會大大降低CCFL熒光管的使用壽命；而LED背光的

　　使用壽命長達8-10萬小時，即使每天連續使用10個小時，也可以連續使用27年。同時全套背光模組材質為鋁，更佳的散熱環境，大大延長了液晶監視器的使用壽命，節約了更換老舊設備的資金投入。

　　6.穩定供電

　　LED背光驅動板使用12V或24V低壓供電電源，支持Linear和PWM調光，提供開路保護、短路保護、過壓保護、低壓保護、過溫保護（可選）等多種電路保護系統，十分安全，全模組無高壓，無變壓器，穩定可靠，極低的電磁輻射。

　　7.良好抗震

　　LED發光單元是平面狀結構封裝的器件，平面狀結構讓LED擁有穩固的內部結構，抗震性能非常出色，而CCFL熒光管由于材質是較為脆弱的玻璃，管壁較薄，因此整體抗震性能不佳。而在監控行業，器件的抗震性也是一項重要的考量指標
